広帯域対応 垂直入射吸音率測定システム WinZac 8

広帯域対応 垂直入射吸音率測定システム マイク8本使用で、より広帯域に吸音率を測定!

  • ・幅広い周波数範囲の測定を実現
  • ・高い測定精度を実現

広帯域対応 垂直入射吸音率測定システムWinZac 8は、単一のサンプルで広帯域の吸音率測定を安定して行うことができる、これまでにない音響管システムです。同じ管径の従来型音響管と比べて2倍以上高い周波数まで測定可能にすることで、「幅広い周波数範囲の測定」と「高い測定精度」の両立を実現しました。WinZac 8を使用すると、これまで細管でしか測定できなかった高周波帯域の測定精度を大きく改善することができます。WinZac 8は、岡山県工業技術センターと共同開発した「8マイクロホン法」と呼ばれる手法を採用しております。8マイクロホン法の詳細については、参考文献をご参照ください。(特許出願中)

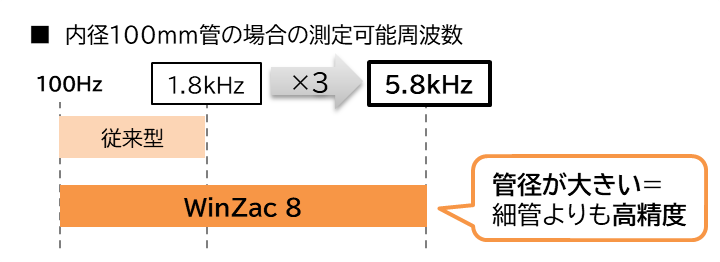

周波数の画像

幅広い測定周波数範囲

広帯域対応 垂直入射吸音率測定システム WinZac 8は、8マイクロホン法で高周波帯域、従来法(ISO 10534-2 / JIS A 1405-2)で中低周波帯域を測定し、これらのデータを結合することで、1つのサンプルで幅広い測定周波数帯域をカバーします。
従来法で低周波数から高周波数までの広い周波数帯域の吸音性能を評価するためには、低周波数を受け持つ太い音響管(大きいサンプル)と高周波数を受け持つ細い音響管(小さいサンプル)という、大きさの異なる複数の管(サンプル)で測定しなくてはなりませんでした。

しかし、大きさが異なる管(サンプル)で測定すると

  • サンプルを切り出す手間が増える
  • 測定時のサンプルをセットする手間が増える
  • サンプルを保管する手間が増える
  • 太管/細管の切り出したサンプルの物性が異なる(同じ原反であっても、ムラが生じる可能性がある)
  • 太管/細管での同一周波数における吸音率が一致しない(特に通気が少ないフォーム系の材料など)

などが生じるため、作業コストが増大したり、データの取り扱いが困難になったりします。
1つのサンプルで広帯域に測定ができると、これらの問題を解消できます。

高い測定精度

WinZac 8は、従来型音響管の上限周波数の2倍以上の高周波数に対応できるため、同じ周波数の測定を行う際に従来よりも大きなサンプルで測定することができ、測定精度の向上および測定の効率化を図ることができます。

従来法では、音響管の内径が波長の約0.58倍未満でなければならないという限界があるため、一般的に吸音材の性能評価の対象となる高周波数の場合、細い音響管を使用しなければなりません。(例えば5,000Hzだと直径40mm以下)

しかし、細い音響管(=小さいサンプル)で測定すると、

  • 切り出しサンプルによるばらつき
  • 音響管とサンプルの隙間の影響

が生じ、吸音率の測定精度が低下してしまうことがあります。従来法でこれを回避するには、測定サンプル数および測定回数を増やさなければなりませんでした。それに対し、大きいサンプルで測定できると、これらの問題を改善できます。

測定例

メラミンフォームの垂直入射吸音率(WinZac 8(内径100mm管)使用)

メラミンフォームの測定画像 WinZac 8(内径100mm管)では、100Hzから5.8kHzと幅広い周波数を測定することができます。これは従来型音響管の上限周波数1.8KHzのほぼ3倍の周波数です。

この高域の吸音率は従来型音響管(内径40mm)と比べてもほぼ同等であり、かつ低域ではより安定した測定結果が得られています。

PETフェルトの垂直入射吸音率(WinZac 8(内径40mm管)使用)

PETフェルトの測定画像 WinZac 8(内径40mm管)では、200Hzから10kHzと幅広い周波数を測定することができます。
これは従来型音響管の上限周波数4.8kHzの2倍以上の周波数です。

スペック

内径100mm管タイプ 内径40mm管タイプ
サンプルサイズ 100 mm 40 mm
測定周波数範囲*1) 100 ~ 5,800 Hz 200 ~ 10,000 Hz
ISO / JIS法*2) 100 ~ 1,800 Hz 200 ~ 4,800 Hz
8マイクロホン法 500 ~ 5,800 Hz 1,000 ~ 10,000 Hz
測定方法 ISO 10534-2 / JIS 1405-2, 8マイクロホン法
最大使用マイクロホン数*3) 8 本
測定可能音響特性
  • 垂直入射吸音率
  • 複素音圧反射率
  • 比音響インピーダンス
  • 特性インピーダンス
  • 伝搬定数
  • 実効密度
  • 体積弾性率
  • 伝達関数
  • ランダム入射吸音率(推定値)
  • 音響透過損失(推定値)
*1) ISO 10534-2 / JIS 1405-2に準拠した方法と8マイクロホン法を組み合わせた場合の測定周波数範囲です。
*2) ISO / JIS 法とは、ISO 10534-2 / JIS 1405-2に準拠した方法を指します。
*3) 測定方法や測定したい音響特性により、使用マイクロホン数は変わります。

参考文献

1. A. Sanada, K. Iwata, H. Nakagawa, "Extension of the frequency range of normal-incidence sound absorption coefficient measurement in impedance tube using four or eight microphones", Acoust. Sci. & Tech. 39, 5, pp335-342 (2018)
2. 眞田、中川、"8マイクロホン法による広帯域垂直入射吸音率測定 ―マイクロホン配置と音源構造の工夫による更なる高周波化―", 建築音響研究会資料, AA2019-53 (2019)
