マイクロホンローテータMR＆ターンテーブルTTシリーズ
マイクロホンローテータMRシリーズは主に残響室のマイクロホンの移動に利用されています。従来の三脚型MR-1000に加えて、駆動部傾斜をスムーズに行う省スペース型もご用意しています。ターンテーブルは標準機TT-1000を拡張した偏心荷重に対応する機種も製作しています。
MR-1000
主に、残響室で平均音圧レベルを測定するために利用されています。従来の三脚型のMR-1000は大型残響室の空間移動に利用されています。本機設置場所が限られたスペースで、残響室搬入物のサイズや障害物などを気遣う必要性がある場合は、移動キャスター付専用スタンドをベースに、本体傾斜自由度（手動）を追加したMR-1000-Sをお奨めします。

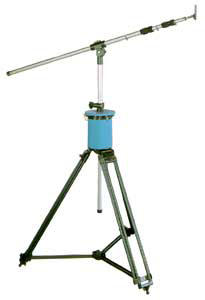

従来型（三脚使用）MR-1000

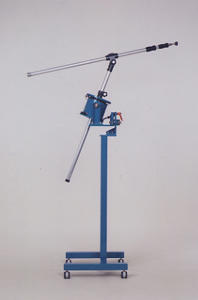

新型（専用スタンド付）MR-1000-S
MR-1000 仕様
| 設置方法 | 床置き、天井吊り |
|---|---|
| 本体寸法（最大） | H2000（ブーム水平時）×半径D2490(mm) |
| 可動範囲（最大） | 0～350(°） |
| 最大移動（回転）速度 | 45°/sec |
| 停止精度 | ±1mm |
| 最大たわみ量 | ±30mm(負荷1.5kg時） |
| マイクロホンホルダ | 1/2インチマイク用 |
| 重量 | 15kg以下 |
| ケーブル長 | 10m |
| コントローラ寸法 | W300×H200(ゴム足15mm含む）×D380(mm) |
| 消費電力 | AC100V 200VA以下 |
| インターフェイス | GPIB |
| 備考 | リモコン有り（オプション） |
TT-1000
スピーカ等の指向特性の測定に利用可能です。中心荷重150kgの負荷に耐える構造で、残響室における大形拡散板の連続回転等も制御可能です。
ターンテーブルの応用その1 頭部伝達関数（HRTF）測定用回転椅子
TT-1000に専用椅子を取り付け、ダミーヘッドもしくは被験者を着座・回転させることが出来ます。
ターンテーブルの応用その2 スピーカ専用ターンテーブル
テーブル面の反射性を考慮した偏心荷重対応型です。
TT-1000 仕様
| 設置方法 | 床置き |
|---|---|
| 本体寸法（最大） | W402×H170×D402(mm) |
| 可動範囲（最大） | 0～±9999.9(°） |
| 最大移動（回転）速度 | 60°/sec |
| 停止精度 | ±1° |
| 重量 | 30kg以下 |
| ケーブル長 | 10m |
| コントローラ寸法 | W300×H200(ゴム足15mm含む）×D380(mm) |
| 消費電力 | AC100V 300VA以下 |
| インターフェイス | GPIB |
| 備考 | リモコン有り（オプション） 中心荷重150kg 回転可能 連続回転可能（オプション） |
