マイクロホン移動装置 3軸

MT-3000 シリーズ&MT-2000-XYZ

MT-3000 TYPE2の写真

MT-3000シリーズはマイクロホン移動装置の標準機です。全て直交座標形による3軸(XYZ)構成で、目的とする可動範囲に合わせて機種を選択することが可能です。特別仕様による寸法変更も可能です。MT-2000シリーズの3軸仕様のMT-2000-XYZもご用意しています。

MT-3000 TYPE1

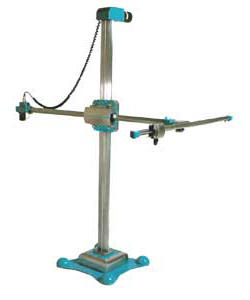

MT-3000 TYPE1の写真

対象物が小型な場合において最適なMT-3000の1号機です。ベース部裏には移動キャスターが付いています。組立は非常に簡単で、測定終了後の移動・収納も大変スムーズです。

MT-3000 TYPE1 仕様

設置方法 床置き
本体寸法(最大) W1210×H2050×D1740(mm)
可動範囲(最大) W1000×H1500×D1000(mm)
最大移動(回転)速度 57mm/sec
停止精度 ±1mm
最大たわみ量 ±5mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 76kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 300VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)

MT-3000 TYPE2

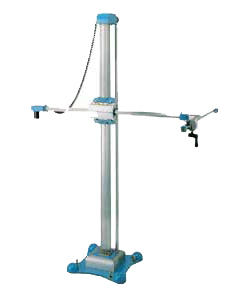

MT-3000 TYPE2の写真

MT-3000 TYPE1の上下方向の可動範囲を拡張した機種です。たわみを極力抑えるためにサポートポールを2本取り付けて使用します。これにより高い測定点の位置制御を確実に行うことが可能です。TYPE1と同様にベース部裏に移動キャスターが取り付けてありますので移動がスムーズです。

MT-3000 TYPE2 仕様

設置方法 床置き
本体寸法(最大) W1210×H2350×D1740(mm)
可動範囲(最大) W1000×H1800×D1000(mm)
最大移動(回転)速度 57mm/sec
停止精度 ±1mm
最大たわみ量 ±5mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 82kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 300VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)

MT-3000 TYPE3

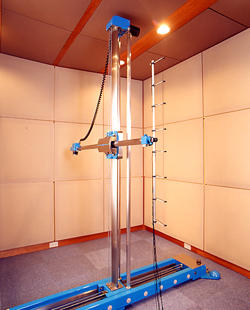

MT-3000 TYPE3の写真

レールを備えたMT-3000シリーズの中で現在主流の機種です。例えば大型残響室―無響室を利用した開口面測定をスキャニングするのに十分な可動範囲を確保していますので、定常的な騒音を発生する大型機械などを対象にした分布測定にも利用可能です。 TYPE3も寸法変更などの特注仕様に対応します。特に左右軸は最長約5mまでの可動範囲を実現可能です。

MT-3000 TYPE3 仕様

設置方法 床置き
本体寸法(最大) W2840×H2570×D2000(mm)
可動範囲(最大) W2000×H2000×D1500(mm)
最大移動(回転)速度 57mm/sec
停止精度 ±1mm
最大たわみ量 ±5mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 150kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 500VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)

MT-2000-XYZ

MT-2000-XYZの写真

MT-2000シリーズの3軸仕様型です。他の機種と同様にアルミレールを使用しているため、大変軽量で組立も簡単なので、持ち運び可能な3軸機としてご利用頂けます。また、3軸共に本体寸法は伸縮可変式なので対象物に合わせて本体を設置することが出来ます。オプションとして専用スタンドをご用意しています。

MT-2000-XYZ 仕様

設置方法 床置き、天井吊り
本体寸法(最大) W1450×H870×D1580(mm)
可動範囲(最大) W1100×H530×D1280(mm)
最大移動(回転)速度 80mm/sec
停止精度 ±1mm
最大たわみ量 ±5mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 30kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 300VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)
本体寸法伸縮機構(最小寸法W885×H620×D1000(mm))
