マイクロホン移動装置 2軸

MT-2000&MRSシリーズ

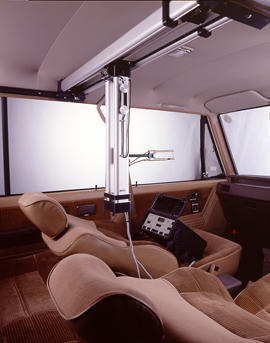

車室内に設置されたMT-2000の写真

MT-2000は車室内などの狭空間での運用を目的としています。その最大の特長は全体寸法と可動範囲が可変できるという点にあります。またアルミ製レールを使用していますので非常に軽量です。そのため最近では移動装置を常設できない場所に持ち運び可能な機種として注目を集めています。MRSシリーズは、その独特な円弧型レールを利用することで球面上の測定点位置決めをスムーズに行うことができます。

MT-2000

MT-2000の写真

本体を伸縮する機構を搭載した特異な構造のMT-2000は車室内利用を目的としています。またアルミ製レールを利用した本体の重さは非常に軽量なので移設が楽です。全ての機種にサーボモータを採用しているため、きめ細かい制御と高速移動及び静音駆動が実現可能です。

MT-2000 仕様

設置方法 床置き、天井吊り
本体寸法(最大) W1630×H883(mm)
可動範囲(最大) W1330×H600(mm)
最大移動(回転)速度 80mm/sec
停止精度 ±1mm
最大たわみ量 ±2mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 8kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 300VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)
本体寸法伸縮機構(最小寸法W1000×H597(mm))

MT-2000-XZ

MT-2000-XZの写真

MT-2000を水平方向設置型として改良したのがMT-2000-XZです。MT-2000の持ち味をそのまま継続していますので、軽量でかつ高速移動、静音駆動が可能です。また、オプションの専用スタンドを用いることで設置も楽に行うことができます。

MT-2000-XZ 仕様

設置方法 床置き、天井吊り
本体寸法(最大) W1450×H140×D1580(mm)
可動範囲(最大) W1100×D1280(mm)
最大移動(回転)速度 80mm/sec
停止精度 ±1mm
最大たわみ量 ±2mm(負荷1.5kg時)
マイクロホンホルダ インテンシティプローブ用
重量 15kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 300VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)
本体寸法伸縮機構(最小寸法W885×H140×D1000(mm))

MRS-2

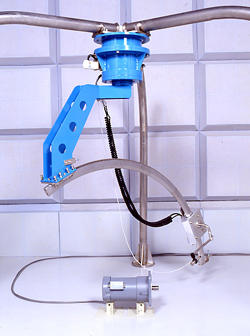

MRS-2の写真

円弧レールを用いたユニークな構造をしています。これにより半球面上の測定点移動をスムーズに行うことが出来ます。水平方向回転を加えた2軸構成のMRS-2がこのシリーズの標準機です。他に円弧1軸タイプのMRS-1と、MRS-2に半径可変用の直交軸を追加搭載したMRS-3の計3機種をご用意していますので、用途別に選択して頂くことが可能です。また本体寸法変更や可動範囲の拡張等の改造にも対応しています。

MRS-2 仕様

設置方法 床置き(オプションスタンド使用時)、天井吊り
本体寸法(最大) W約2400×H約2000×D約300(mm)
可動範囲(最大) 水平回転350°(MRS-2,3)、円弧移動角90°、直進移動350mm(MRS-3)
最大移動(回転)速度 水平回転10°/sec(MRS-2,3)、円弧方向10°/sec、直進移動57mm/sec(MRS-3)
停止精度 ±2°(水平回転、円弧)、±1mm(直進)
最大たわみ量 ±2mm(負荷1.5kg時)
マイクロホンホルダ 1/2インチマイク用
重量 98kg以下
ケーブル長 10m
コントローラ寸法 W300×H200(ゴム足15mm含む)×D380(mm)
消費電力 AC100V 500VA以下
インターフェイス GPIB
備考 リモコン有り(オプション)
